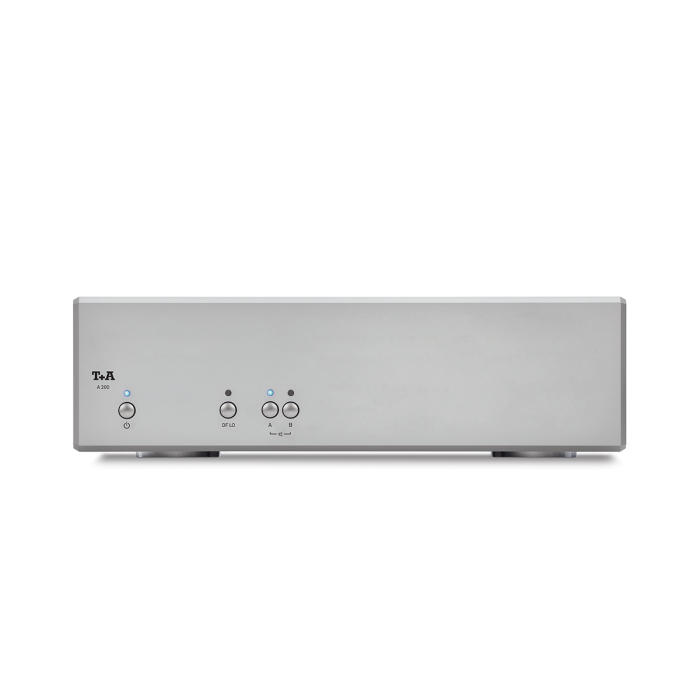

T+A A 200 Stereofoniczna końcówka mocy

T+A | A 200 – stereofoniczny wzmacniacz mocy

Nadrzędnym celem projektu wyjściowego stopnia mocy we wzmacniaczu A 200, było połączenie maksymalnej mocy z audiofilską charakterystyką brzmienia.  Zatem z jednej strony 250 Wat pokaźnej mocy ciągłej na kanał, a z drugiej dokładność i precyzja pod względem odwzorowania subtelnych detali, rozdzielczości i doskonała dynamika.

Boczne radiatory to zarówno techniczna konieczność, jak i element projektu: w imponujący sposób podkreślają istotę każdego wata mocy, a przy maksymalnym obciążeniu zapewniają także skuteczne rozpraszanie ciepła. A 200 może pracować jako uzupełnienie dowolnego systemu audio, albo jako idealnie zestrojona z pozostałymi urządzeniami serii 200, wysokowydajna końcówka mocy.

Wierzymy w moc tylko wtedy, gdy potrafimy ją skutecznie i precyzyjnie wykorzystać ją w praktyce. W poszukiwaniach optymalnego połączenia jakości, mocy i wydajności, inżynierowie T+A opracowali całkowicie nową topologię obwodów wzmacniacza. Łączy ona stopnie mocy PURIFI Eigentakt™ z unikalną technologię HV (High Voltage). W ten oto sposób pierwotna moc zamieniona została w niezrównaną, audiofilską wydajność. Urządzenia serii 200 zostały zaprojektowane, a płytki drukowane z modułami PURIFI wykonane w Niemczech, w fabryce T+A. W sytuacjach poszukiwania cieplejszej lub bardziej miękkiej prezentacji obrazu dźwiękowego, we wzmacniaczu A 200 istnieje możliwość regulacji współczynnika tłumienia.

Stopień wyjściowy

Został on opracowany przez duńską firmę która, jest obecnie wiodącym światowym projektantem stopni wyjściowych pracujących w klasie D. Technologia ta skutecznie eliminuje wady poprzedniej generacji wzmacniaczy cyfrowych. Do tej pory konstrukcje tych wzmacniaczy ograniczała duża zależność od impedancji podłączonych do systemu głośników, zniekształcenia w sygnale wyjściowym, szumy fazowe i zwiększone zniekształcenia przy wysokich poziomach mocy. Wyjątkową cechą nowego projektu tych wzmacniaczy są znakomite parametry pomiarowe: niezwykle niski współczynnik zniekształceń i zniekształcenia intermodulacyjne przy:

• Każdym poziomy mocy,
• Niezwykle niski poziom szumu,
• Wysoki współczynnik tłumienia,
• Niskie straty cieplne, wysoka sprawność,
• Całkowicie liniowa charakterystyka częstotliwościowa do 60 kHz,
• Charakterystyka całkowicie niezależna od obciążenia zestawami głośnikowymi.

Sekcja zasilająca

Pomimo swojej przewagi pod względem wydajności, konwencjonalne sekcje zasilaczy impulsowych mają zasadniczą wadę: generują zakłócenia, które mają konsekwentnie niekorzystny wpływ na jakość dźwięku. Odpowiedzią na ten problem jest zastosowanie w module zasilającym rozwiązań firmy T+A. Fala sinusoidalna i wyższa częstotliwość – ponad dwa razy wyższa niż w przypadku konwencjonalnych zasilaczy – skutecznie eliminują te zakłócenia. Ostateczny ślad indukowanych zakłóceń eliminowany jest dzięki inteligentnemu ładowaniu kondensatorów. Przez wiele lat rozwoju tej technologii, inżynierom T+A udało się opracować kondensatory, które ładują się 100.000 razy na sekundę – czyli 2.000 razy szybciej niż kondensatory konwencjonalne. Jest to konieczne, w celu zapewnienia, szybkich reakcji na bardzo krótkie impulsy sygnału. Są one w stanie zawsze dostarczyć odpowiednią ilość energii elektrycznej. Sekcje sinusoidalne są jednostkami „twardymi”, tzn. nie zapadają się nawet pod największym obciążeniem i zapewniają stopniom wyjściowym absolutnie stałe napięcie.

Inteligentna kontrola bezpieczeństwa

Układ Intelligent Safe Control (ISC) porównywalny jest z układem ABS w samochodzie sportowym. Mikrokontroler wykorzystuje liczne czujniki i w sposób ciągły monitoruje temperaturę, obciążenie i pojawiające się stany przesterowania. W razie konieczności interweniuje w inteligentny sposób i przywraca parametry, utrzymując je w dopuszczalnym zakresie normalnej pracy.

Topologia obwodu HV

Technologia obwodów wysokiego napięcia (HV) jest unikalnym na świecie rozwiązaniem stosowanym we wzmacniaczach. Wynikające z ogólnej konstrukcji, wysokie napięcie robocze obwodów zapewnia niezwykle liniową reprodukcje sygnału audio. Zapewnia także całkowicie naturalne obrazowanie i dynamikę. Technologia ta nie toleruje kompromisów i ograniczeń: eliminuje również ostre sprzężenia zwrotne, na które dźwięk audio jest bardzo wrażliwy.

Pasmo przenoszenia

Pasmo przenoszenia jest całkowicie liniowe w paśmie do 60 kHz i całkowicie niezależne od impedancji podłączonych zestawów głośnikowych. Zmierzone parametry pokazują, że nie ma różnicy w odpowiedzi częstotliwościowej między obciążeniem 4 Ohm, a brakiem obciążenia zestawów.

Specyfikacja techniczna:

Stopień wyjściowy

• Moc znamionowa na kanał: 250 W@4 Ohm | 125 W@8 Ohm
• Pasmo przenoszenia: + 0 / − 3 dB 1 Hz – 60 kHz
• Stosunek sygnału do szumu: 113 dB
• THD  /  Intermodulacja: < 0,002 % / < 0,002 %
• Separacja kanałów: > 103 dB
• Współczynnik tłumienia: > 800 / DF LO > 70
• Nominalna czułość wejściowa:
  – (RCA) 800 mVeff /5,8 kOhm
  – (XLR) 1,6 Veff / 20 kOhm
• Zasilanie: 200 – 240 V, 50 – 60 Hz
• Pobór energii:
  – Max. 600 W
  – Przy włączonym zasilaniu bez sygnału: 25 W
  – Tryb czuwania: < 0,5 Watów
• Wymiary: 100 ×  320  ×  340 mm
• Akcesoria: Przewód zasilający, przewód E2-Link
