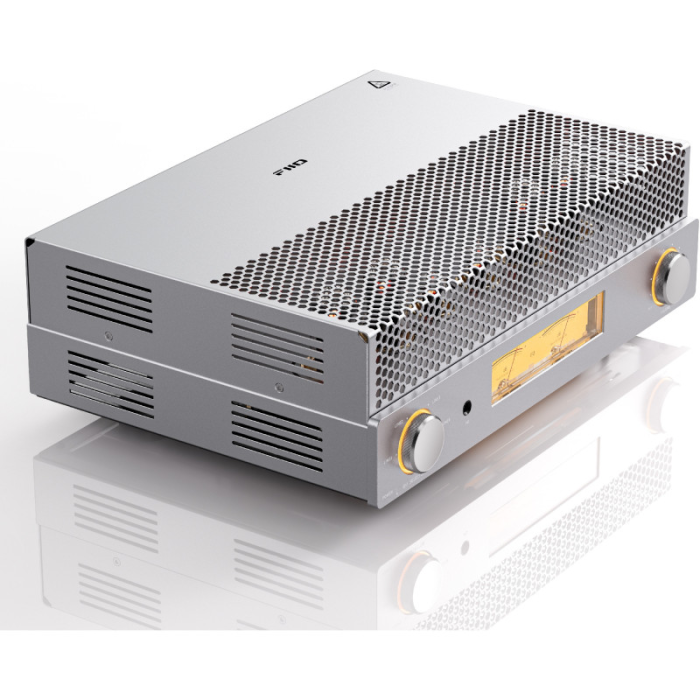

FiiO EA13 Silver – lampowy wzmacniacz stereo

FiiO EA13 | Pełnowymiarowy lampowy wzmacniacz stereo | Push-pull klasy A | 2 × 28 W | Sylvania NOS PCF80 × 2 | JJ Electronic EL34 × 4 | 4 wejścia RCA | Wyjście słuchawkowe 6,35 mm | Mierniki VU

FiiO EA13 to pełnowymiarowy lampowy wzmacniacz stereo, który łączy klasyczną konstrukcję opartą na lampach elektronowych z nowoczesnym podejściem do wzornictwa i funkcjonalności. Układ przedwzmacniacza wykorzystuje dwie lampy Sylvania NOS PCF80, natomiast stopień mocy oparto na czterech lampach JJ Electronic EL34.

Wzmacniacz pracuje w konfiguracji push-pull klasy A i oferuje do 2 × 28 W przy 8 Ω. Za współpracę z głośnikami odpowiadają niestandardowe transformatory wyjściowe o szerokim paśmie przenoszenia, a do dyspozycji użytkownika pozostają cztery analogowe wejścia RCA, wyjścia głośnikowe 4 Ω/8 Ω oraz wyjście słuchawkowe 6,35 mm.

Klasyczną konstrukcję uzupełniają mechaniczne mierniki VU z podświetleniem LED, precyzyjny 40-stopniowy potencjometr analogowy, aluminiowy front obrabiany CNC oraz konfigurowalne podświetlenie RGB.

Główne cechy:

• Lampowy wzmacniacz stereo w pełnowymiarowej obudowie
• Konstrukcja push-pull klasy A
• 2 × 28 W przy 8 Ω
• 2 × 28 W przy 4 Ω
• 2 × lampy przedwzmacniacza Sylvania NOS PCF80
• 4 × lampy mocy JJ Electronic EL34
• Niestandardowe transformatory wyjściowe o szerokim paśmie
• 4 analogowe wejścia RCA
• Wyjścia głośnikowe 4 Ω/8 Ω
• Wyjście słuchawkowe 6,35 mm
• Mechaniczne, dwukanałowe mierniki VU z podświetleniem LED
• 40-stopniowy precyzyjny potencjometr analogowy
• Aluminiowy front obrabiany CNC
• Obudowa typu unibody
• Wejście Trigger In 12 V
• Automatyczny tryb czuwania po 30 minutach braku sygnału
• Konfigurowalne podświetlenie RGB
• Wymiary około 430 × 339 × 145 mm
• Masa około 17,7 kg

Sześć lamp – klasyczna architektura lampowa

FiiO EA13 wykorzystuje sześć lamp elektronowych, które tworzą zasadnicze stopnie toru wzmacniającego. Za wzmocnienie napięciowe przedwzmacniacza odpowiadają dwie lampy Sylvania NOS PCF80, natomiast sekcja mocy korzysta z czterech czeskich lamp JJ Electronic EL34.

Zastosowanie lamp NOS Sylvania PCF80 oraz klasycznych EL34 pozwala zachować charakterystyczną architekturę wzmacniacza lampowego, jednocześnie wykorzystując współczesną konstrukcję mechaniczną i układ zasilania.

Ze względu na różnice pomiędzy partiami produkcyjnymi, czas przechowywania i naturalne procesy zachodzące w lampach, nadruki na ich powierzchni mogą wykazywać niewielkie rozmycie, blaknięcie, odbarwienia lub częściowe złuszczanie. Nie wpływa to na działanie lamp ani parametry urządzenia.

Push-pull klasy A – do 2 × 28 W

Stopień mocy EA13 wykorzystuje konfigurację push-pull pracującą w klasie A. Producent odwołuje się do klasycznych rozwiązań konstrukcyjnych stosowanych w lampowych wzmacniaczach z połowy XX wieku, łącząc je ze współczesną realizacją układu.

Wzmacniacz oferuje do 28 W na kanał przy obciążeniu 4 Ω i 8 Ω, dzięki czemu może współpracować zarówno z kompaktowymi zestawami podstawkowymi, jak i z wybranymi kolumnami podłogowymi o odpowiedniej skuteczności i charakterystyce impedancji.

Niestandardowe transformatory wyjściowe

Transformatory wyjściowe są jednym z kluczowych elementów konstrukcji wzmacniacza lampowego. W EA13 zastosowano wykonane na zamówienie transformatory z rdzeniem z laminowanej stali krzemowej typu EI.

Konstrukcja transformatorów wykorzystuje wypełnienie żywicą epoksydową i materiałem tłumiącym, a całość została zamknięta w solidnej obudowie. Takie rozwiązanie ogranicza drgania mechaniczne i pomaga zapewnić odpowiednie ekranowanie elektromagnetyczne.

Transformator został zaprojektowany do pracy w szerokim zakresie częstotliwości, co przekłada się na deklarowane przez producenta pasmo przenoszenia wzmacniacza od 20 Hz do 60 kHz.

Precyzyjny, 40-stopniowy potencjometr analogowy

Regulacja głośności odbywa się za pomocą stopniowego potencjometru analogowego. Zastosowanie 40 poziomów regulacji pozwala na precyzyjne ustawienie poziomu głośności, a dopasowane rezystory dla kolejnych stopni pomagają zachować spójny balans pomiędzy kanałem lewym i prawym.

Rozwiązanie to zostało zaprojektowane z myślą o powtarzalnej regulacji i ograniczeniu nierównowagi kanałów typowej dla prostszych potencjometrów analogowych.

Mechaniczne mierniki VU z podświetleniem LED

Na przednim panelu umieszczono dwa niezależne, mechaniczne mierniki VU – po jednym dla każdego kanału. Wskazówki reagują na sygnał audio, tworząc charakterystyczny wizualny element konstrukcji lampowego wzmacniacza.

Mierniki otrzymały ciepłe podświetlenie LED, które można zestawić z podświetleniem elementów sterujących.

Położenie wskazówki w pozycji zerowej może wykazywać odchylenie do ±1 mm. Niewielkie różnice pomiędzy lewym i prawym miernikiem podczas powrotu wskazówki do zera mieszczą się w deklarowanej tolerancji produkcyjnej.

Nowoczesna konstrukcja w klasycznej formie

EA13 łączy klasyczne elementy wzmacniacza lampowego z nowoczesną, minimalistyczną obudową. Przedni panel wykonano z aluminium obrabianego metodą CNC, a jego pogrubiona konstrukcja została zaprojektowana z myślą o odpowiedniej sztywności i ograniczeniu rezonansów.

Obudowa typu unibody zapewnia zwartą konstrukcję oraz dodatkowe ekranowanie elektromagnetyczne. Lampy zostały częściowo zagłębione w obudowie i zabezpieczone zintegrowaną osłoną.

Boczne otwory wentylacyjne wspierają odprowadzanie ciepła, a nóżki z elementami tłumiącymi ograniczają przenoszenie drgań na powierzchnię, na której ustawiono wzmacniacz.

Komponenty dobrane do toru audio

W sekcji audio zastosowano komponenty przeznaczone do pracy w torach wzmacniaczy wysokiej jakości. Wśród nich znajdują się osiowe kondensatory sprzęgające z metalową warstwą oraz japońskie kondensatory elektrolityczne NCC o dużej pojemności, wykorzystywane w układzie filtracji zasilania.

Konstrukcja została zaprojektowana tak, aby zapewnić stabilne warunki pracy lampowego stopnia wzmacniającego.

Cztery wejścia RCA i wyjścia głośnikowe 4 Ω/8 Ω

FiiO EA13 wyposażono w cztery analogowe wejścia RCA, dzięki czemu może pełnić funkcję centralnego wzmacniacza w klasycznym systemie stereo.

Do wejść można podłączyć m.in. odtwarzacz CD, streamer, zewnętrzny przetwornik DAC lub inne analogowe źródła sygnału.

Wyjścia głośnikowe pozwalają na podłączenie kolumn o impedancji 4 Ω lub 8 Ω. Zastosowano pozłacane zaciski głośnikowe przeznaczone do pewnego połączenia przewodów głośnikowych.

Wyjście słuchawkowe 6,35 mm

EA13 oferuje również wyjście słuchawkowe typu single-ended 6,35 mm. Obsługiwany zakres impedancji słuchawek wynosi 16–300 Ω, a deklarowana moc wyjściowa sięga 185 mW na kanał przy 300 Ω.

Wyjście słuchawkowe pozwala wykorzystać EA13 również jako wzmacniacz do indywidualnego odsłuchu.

Podczas korzystania z wyjścia słuchawkowego należy odłączyć przewody głośnikowe. Producent zaleca stosowanie odpowiedniego obciążenia na zaciskach głośnikowych, aby unikać długotrwałej pracy wzmacniacza przy niewielkim obciążeniu lub bez obciążenia.

Trigger In 12 V i automatyczny tryb czuwania

EA13 wyposażono w wejście wyzwalające 12 V, które pozwala zsynchronizować włączanie i wyłączanie wzmacniacza z innymi kompatybilnymi urządzeniami systemu audio.

Wzmacniacz posiada również funkcję automatycznego przechodzenia w tryb czuwania. Dedykowany układ monitoruje obecność sygnału wejściowego i po 30 minutach jego braku przełącza urządzenie w tryb standby.

Rozwiązanie ogranicza niepotrzebny pobór energii i pozwala zmniejszyć czas pracy lamp, gdy system nie jest używany.

Podświetlenie RGB i intuicyjna obsługa

Elementy sterujące otrzymały konfigurowalne podświetlenie RGB, które może współgrać z naturalnym blaskiem lamp oraz podświetleniem mierników VU.

Czteropozycyjny przełącznik wejść wykorzystuje wysokiej jakości enkoder o wyraźnym skoku i charakterze pracy. Dodatkowe funkcje dostępne są poprzez naciśnięcie pokrętła, m.in. zmiana koloru podświetlenia lub jego wyłączenie.

Specyfikacja techniczna:

Konstrukcja

• Typ: lampowy wzmacniacz stereo
• Topologia: push-pull, klasa A
• Wyświetlacz: mechaniczne mierniki VU
• Lampy przedwzmacniacza: Sylvania NOS PCF80 × 2
• Lampy mocy: JJ Electronic EL34 × 4
• Liczba lamp: 6
• Wejścia analogowe: 4 × RCA
• Wyjście słuchawkowe: 6,35 mm, single-ended
• Wejście wyzwalające: Trigger In 12 V

Wyjście głośnikowe

• 4 Ω: ≥18 W + 18 W, THD+N < 1%
• 4 Ω: ≥28 W + 28 W, THD+N < 5%
• 8 Ω: ≥18 W + 18 W, THD+N < 1%
• 8 Ω: ≥28 W + 28 W, THD+N < 5%
• Pasmo przenoszenia: 20 Hz–60 kHz, tłumienie < 2,9 dB
• Zakres dynamiczny: ≥97 dB, A-weighted
• SNR: ≥97 dB, A-weighted
• Poziom szumu: <150 μV, A-weighted

Wyjście słuchawkowe

• Zalecana impedancja słuchawek: 16–300 Ω
• Moc: ≥185 mW + 185 mW przy 300 Ω, THD+N < 1%
• Moc: ≥60 mW + 60 mW przy 32 Ω, THD+N < 1%
• Pasmo przenoszenia: 20 Hz–65 kHz, tłumienie < 2,9 dB
• Zakres dynamiczny: ≥95 dB, A-weighted
• SNR: ≥95 dB, A-weighted
• Poziom szumu: <25 μV, A-weighted
• THD+N: <0,06% (1 kHz/-16,3 dB przy 32 Ω)

Funkcje

• 40-stopniowa regulacja głośności
• Mechaniczne mierniki VU z podświetleniem LED
• Konfigurowalne podświetlenie RGB
• Automatyczny tryb standby po 30 minutach bez sygnału
• Trigger In 12 V

Wymiary i masa

• Wymiary: około 430 × 339 × 145 mm
• Masa: około 17,7 kg

W zestawie:

• FiiO EA13 Black
• Zestaw lamp: 2 × Sylvania NOS PCF80 + 4 × JJ Electronic EL34
• Akcesoria do montażu i zabezpieczenia lamp
• Dokumentacja

Ze względu na charakter lamp elektronowych oraz procesy produkcyjne nadruki na lampach mogą wykazywać niewielkie różnice wizualne. Nie wpływa to na ich prawidłowe działanie.
