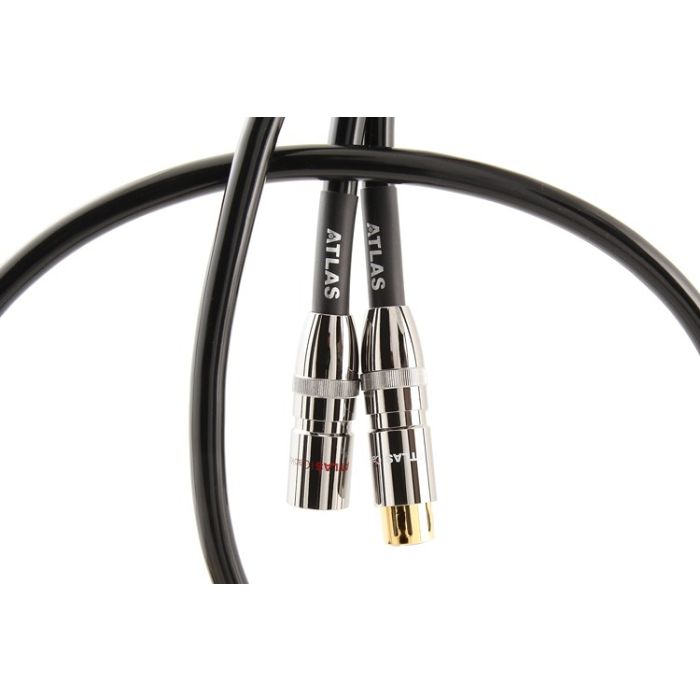

Atlas Cable Hyper dd XLR 2x XLR - 2x XLR - 1m

Atlas Hyper dd

Hyper dd to interkonekt XLR wyposażony w wysokiej jakości przewodnik wykonany z miedzi OCC, opleciony żyłami z miedzi OCC. Konstrukcja kabla zawiera podwójny ekran z OFC oraz izolację wykonaną ze spienionego polietylenu FPE. Kabel jest terminowany wtykami OCC XLR.

Najważniejsze cechy

• Konstrukcja: Solid core
• Przewodnik: monokrystaliczna miedź OCC
• Ekran: miedź OCC
• Dielektryk: FPE (spieniony etylen)
• Wtyki: metalowe, zaciskane i zgrzewane na zimno bez spoiwa lutowniczego

Technologia DD (Dual Drain)
Ekran dual drain to najbardziej innowacyjny element kabla Hyper. Konstrukcja "dd" została zaczerpnięta z topowej serii interkonektów Atlas Cables: Mavros oraz Asimi, czyli z kabli około 10-krotnie droższych. Polega na zastosowaniu ekranu, który osłania przewodnik od wtyczki do wtyczki i nie jest w żadnym miejscu zwijany, zaginany lub zniekształcany, jak to ma miejsce w każdym innym ekranowanym kablu. Jest to możliwe dzięki zintegrowaniu z ekranem dwóch żył uziemiających, które są wyprowadzane na zewnątrz kabla i podłączane do uziemienia. Jest to autorska technologia Atlas Cables. Żyły uziemiające zatopiono między ekranem z żyłek OCC a miedzianą folią mylarową.

Specyfikacja techniczna:

• Podwójne ekranowanie OFC 94.2%
• Pojemność:  71.54 pF/m
• Induktancja: 0.542 µH/m
• Rezystancja: 0.0239 Ohm/m
• VOP: 0.682
• Zewnętrzna średnica kabla: 10mm

Funkcjonalność

Złącza XLR pracujące na sygnale symetrycznym są często spotykane w urządzeniach profesjonalnych i droższych klasy hi-fi. Jego zalety w stosunku do złącz RCA pracujących na sygnale niesymetrycznym są niepodważalne. W dużym uproszczeniu, symetryczny przewód XLR podłączony do urządzenia wyposażonego w prawidłowo zainstalowane złącza XLR jest praktycznie niewrażliwy na zakłócenia z zewnątrz urządzeń wysyłających i odbierających sygnał.

Wynika to między innymi z faktu budowy kabla, który jest dwużyłowy, zaś jego końce muszą posiadać taką samą impedancję. W każdej żyle biegnie sygnał audio w jednej z polaryzacji tzn. w jednej biegnie „oryginał” sygnału audio, zaś w drugiej żyle jego dokładne, symetryczne odwrócenie. W momencie odebrania sygnału audio przez odbiornik odwraca sygnał audio i sumuje je co sprawia, że ich napięcie jest podwajane. Przy czym zakłócenia, które dostają się do sygnału audio w trakcie przesyłania są także odwracane, tym samym znoszą takie same zakłócenia (ale w odwrotnej polaryzacji) w oryginalnym sygnale. Jak wcześniej wspomniano, dodatkowy zysk to dwa razy wyższe napięcie sygnału.
