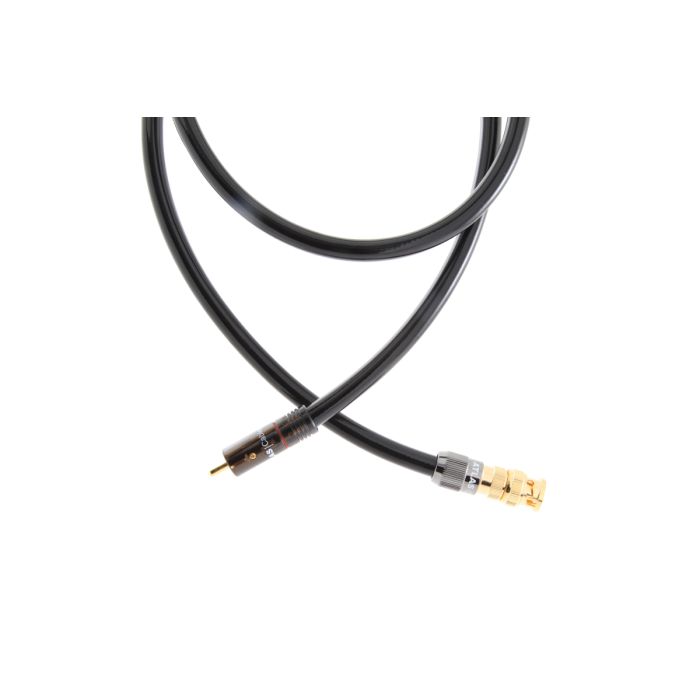

Atlas Hyper dd 75 Ohm BNC
Kabel Hyper DD pomimo bardzo rozsądnej ceny został wyposażony w najnowsze, hiendowy ekran opracowany przez inżynierów Atlasa. Dual Drain gwarantuje to co w przesyłaniu cyfrowego sygnału najważniejszego - pokrycie przewodnika ekranem na planie 360 stopni. Jest to warunek niezbędny do utrzymania właściwej, 75 omowej impedancji - obok zaciskanych na zimno wtyków bez spoiwa lutowniczego.
Dlaczego 75 omowa zgodność impedancji źródła, odbiornika i kabla jest tak ważna?
W przypadku jakichkolwiek zmian impedancji, część impulsów przesyłanych przez kabel generuje dodatkowe odbicia. co prawie dubluje oryginalny impuls elektryczny i powoduje poważne błędy w odczycie. Większość z nich zostanie poprawiona dzięki cyfrowej korekcji błędów - ale tylko te, które mieszczą się one w wąskiej normie zakładającej pewne odstępstwa. Wszystkie te, których przetwornik DAC nie odczyta jako błędne zostaną przetworzone na formę analogową i podane dalej do wzmacniacza i kolumn.
Najważniejsze cechy:
- Konstrukcja: koaksjalna
- Izolacja: FPE (spieniony polietylen)
- Przewodnik: miedź OFC srebrzona
- Ekran: dual drain i 128 wiązek miedzi OFC szczelnie oplatających przewodnik
- Wtyki: metalowe, zaciskane i zgrzewane na zimno bez spoiwa lutowniczego
Technologia DD (Dual Drain)
Ekran dual drain to najbardziej innowacyjny element kabla Hyper. Konstrukcja "dd" została zaczerpnięta z topowej serii interkonektów Atlas Cables: Mavros oraz Asimi, czyli z kabli około 10-krotnie droższych. Polega na zastosowaniu ekranu, który osłania przewodnik od wtyczki do wtyczki i nie jest w żadnym miejscu zwijany, zaginany lub zniekształcany, jak to ma miejsce w każdym innym ekranowanym kablu. Jest to możliwe dzięki zintegrowaniu z ekranem dwóch żył uziemiających, które są wyprowadzane na zewnątrz kabla i podłączane do uziemienia. Jest to autorska technologia Atlas Cables. Żyły uziemiające zatopiono między ekranem z żyłek OCC a miedzianą folią mylarową.
Specyfikacja prądowa:
- pojemność: 54.35 pF/m
- induktancja: 0.230 µH/m
- rezystancja: 0.065 Ohms/m
Funkcjonalność
Kabel koaksjalny podobnie jak optyczny zazwyczaj przenosi cyfrowy sygnał S/PDIF. Różnica wynika z faktu, że kabel koaksjalny przenosi ów sygnał w formie elektrycznej, zaś kabel optyczny w formie sygnału świetlnego. Oznacza to, że w przypadku połączenia koaksjalnego pomija się jedną konwersję – na sygnał optyczny i z powrotem w urządzeniu odbiorczym. Tym samym, uchodzi on za lepszy, przynajmniej na krótkie dystanse, pomiędzy urządzeniami w domowymi hi-fi. Ponadto, połączenie koaksjalne pozwala na przesyłanie sygnału 24/192, co jest wynikiem lepszym od połączenia optycznego, zazwyczaj ograniczonego do sygnału 96/24. Ograniczenia te nie wynikają z przepustowości kabla, ale ograniczonych możliwości urządzeń nadawczych i odbiorczych.
Dwie najważniejsze cechy kabla koaksjalnego to jakość wtyków oraz jakość ekranowania. Jeśli producent nie informuje o tym, z czego wykonano ekran oraz jak jest gęsty, nie jest to dobry prognostyk w przypadku najtańszych produktów.
Specyfikacja techniczna:
Długość: | 1m |
Przewodnik: | Miedź beztlenowa OFC posrebrzana |
Ekranowanie: | TAK |
Wtyki: | 1x BNC 1xRCA |
Kształt: | Okrągły |
Kierunkowość: | Nie |
Średnica (grubość kabla): | 8.5mm |
Izolacja: | Spieniony polietylen FPE |
INNE: | VOP: 0.81 |
:: | Pojemność: 54.35pF/m |
:: | Induktancja: 0.230uH/m |
:: | Rezystancja: 0.065 omów/m |
:: | Ekran: dual drain 360 stopni |
Produkt nowy, oryginalnie zapakowany, pochodzący od oficjalnego polskiego dystrybutora, objęty 24-miesięczną gwarancją.
Producent | ATLAS CABLE |
---|---|
