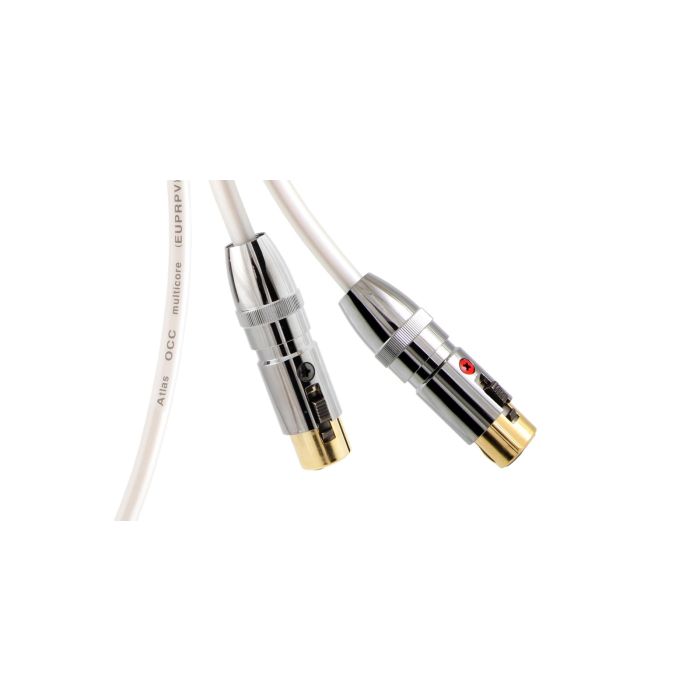

Atlas Cable Equator 2x XLR - 2x XLR - 0,75m

 Atlas Cable Equator

Kable sygnałowe Equator wyróżnia połączenie trzech elementów: miedzi monokrystalicznej OCC, podwójnego ekranu z miedzi OFC, wtyków o niskiej masie z konstrukcją przygotowaną do zaciskania, lutowania na zimno.

Najważniejsze cechy:

• Konstrukcja: koaksjalna
• Ekranowanie: podwójne OFC 85%
• Dielektryk: FPE (spieniony polietylen)

• Przewodnik: monokrystaliczna miedź OCC
• Wtyki: OCC XLR o niskiej masie

Zastosowane wtyki XLR to autorski projekt i produkt Atlasa. Charakteryzują się niską masą i konstrukcją przygotowaną do zaciskania lutowania na zimno. Całość zoptymalizowano pod kątem zachowania spójnej i ciągłej ścieżki sygnałowej pokrytej w całości starannym ekranowaniem, dzięki czemu kabel jest odporny na zakłócenia RF na całej swojej długości.

Według recenzentów Equator charakteryzuje się dźwiękiem muzykalnym, o dużej rozpiętości dynamicznej i przestrzennej z podkreśloną rytmiką.

Specyfikacja elektryczna:

• podwójne ekranowanie OFC
• Pojemność: 70.28 pF/m
• Induktancja: 0.495 µH/m
• Rezystancja: 0.0776 Ohms/m
• Średnica zewnętrzna kabla: 7mm

Funkcjonalność

Złącza XLR pracujące na sygnale symetrycznym są często spotykane w urządzeniach profesjonalnych i droższych klasy hi-fi. Jego zalety w stosunku do złącz RCA pracujących na sygnale niesymetrycznym są niepodważalne. W dużym uproszczeniu, symetryczny przewód XLR podłączony do urządzenia wyposażonego w prawidłowo zainstalowane złącza XLR jest praktycznie niewrażliwy na zakłócenia z zewnątrz urządzeń wysyłających i odbierających sygnał.

Wynika to między innymi z faktu budowy kabla, który jest dwużyłowy, zaś jego końce muszą posiadać taką samą impedancję. W każdej żyle biegnie sygnał audio w jednej z polaryzacji tzn. w jednej biegnie „oryginał” sygnału audio, zaś w drugiej żyle jego dokładne, symetryczne odwrócenie. W momencie odebrania sygnału audio przez odbiornik odwraca sygnał audio i sumuje je co sprawia, że ich napięcie jest podwajane. Przy czym zakłócenia, które dostają się do sygnału audio w trakcie przesyłania są także odwracane, tym samym znoszą takie same zakłócenia (ale w odwrotnej polaryzacji) w oryginalnym sygnale. Jak wcześniej wspomniano, dodatkowy zysk to dwa razy wyższe napięcie sygnału.
