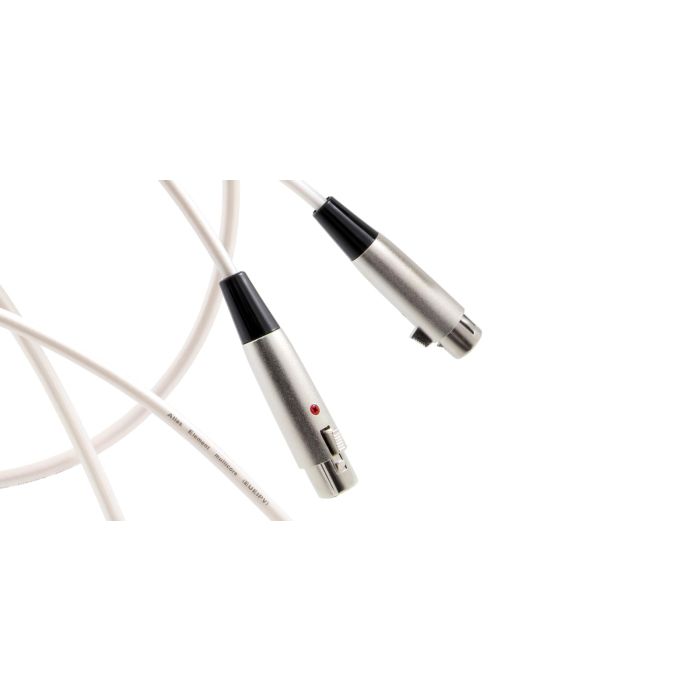

Atlas Cable Element Mezzo 2xXLR - 2x XLR - 1,5m

Atlas Element Mezzo

Element Mezzo XLR bazuje na serii Element, która zyskała sobie bardzo dużą popularność. Producent idąc za ciosem zaprojektował jeszcze tańszą odmianę Element, która różni się tylko jednym, ale znaczącym elementem - wtykiem z bolcami. Zarówno obudowa wtyku jak i bolce wykonane są z prostego stopu miedzi. W przypadku kabla Element obudowę wykonano ze stopu aluminium z pinami odlewanymi z miedzi OFC.

Atlas postawił na ten sam przewodnik łączony z ekranem z warkocza miedzi OFC o pokryciu co najmniej 85 procent i rekomenduje kable XLR szczególnie do systemów, gdzie konieczne jest dłuższe połączenie kablami analogowymi. Na konstrukcję kabla składają się cztery żyły z miedzi OFC pokryte kranem z warkocza miedzi. Całość zatopiono w dielektryku ze spienionego etylenu (FPE).

Najważniejsze cechy:

• Konstrukcja: 4 przewodniki z ekranem
• Materiał: miedź OFC
• Dielektryk: FPE (spieniony etylen)
• Wtyki: metalowe ze stopu miedzi

Parametry elektryczne:

• Pojemność:  83.34 pF/m
• Indukcyjność: 0.512 µH/m
• Rezystancja: 0.0810 Ohms/m

Funkcjonalność

Złącza XLR pracujące na sygnale symetrycznym są często spotykane w urządzeniach profesjonalnych i droższych klasy hi-fi. Jego zalety w stosunku do złącz RCA pracujących na sygnale niesymetrycznym są niepodważalne. W dużym uproszczeniu, symetryczny przewód XLR podłączony do urządzenia wyposażonego w prawidłowo zainstalowane złącza XLR jest praktycznie niewrażliwy na zakłócenia z zewnątrz urządzeń wysyłających i odbierających sygnał.

Wynika to między innymi z faktu budowy kabla, który jest dwużyłowy, zaś jego końce muszą posiadać taką samą impedancję. W każdej żyle biegnie sygnał audio w jednej z polaryzacji tzn. w jednej biegnie „oryginał” sygnału audio, zaś w drugiej żyle jego dokładne, symetryczne odwrócenie. W momencie odebrania sygnału audio przez odbiornik odwraca sygnał audio i sumuje je co sprawia, że ich napięcie jest podwajane. Przy czym zakłócenia, które dostają się do sygnału audio w trakcie przesyłania są także odwracane, tym samym znoszą takie same zakłócenia (ale w odwrotnej polaryzacji) w oryginalnym sygnale. Jak wcześniej wspomniano, dodatkowy zysk to dwa razy wyższe napięcie sygnału.
