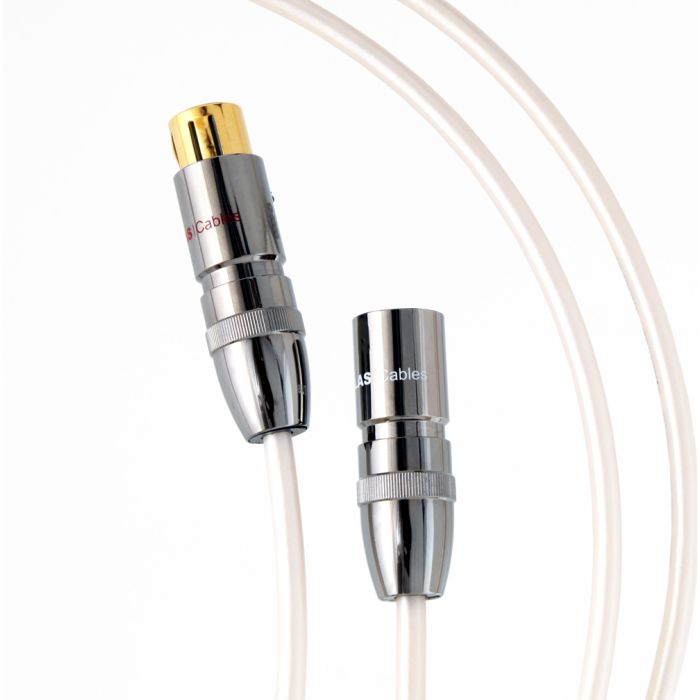

Atlas Cable Element 2xXLR - 2x XLR - 1,5m

Atlas Element XLR

Element XLR to wejściowa linia kabli zbalansowanych, która korzysta z czterech żył pokrytych ekranem z warkocza miedzi OFC o zagęszczeniu co najmniej 85 procent. Całość zatopiono w dielektryku ze spienionego etylenu (FPE). Atlas rekomenduje kable XLR szczególnie do systemów, gdzie konieczne jest dłuższe połączenie kablami analogowymi.

Kluczowym elementem wyróżniającym serię Element na tle innych kabli są autorskie wtyki Atlasa. Ich budowę wykonano ze stopu aluminium z pinami odlewanymi z miedzi OFC dbając o zaciskowy montaż bez spoiwa i pełne ekranowanie końcówek.

Najważniejsze cechy:

• Konstrukcja: 4 przewodniki z ekranem
• Materiał: miedź OFC
• Dielektryk: FPE (spieniony etylen)
• Wtyki: aluminiowe z wtykami odlewanymi z miedzi

Parametry elektryczne:

• Pojemność:  83.34 pF/m
• Indukcyjność: 0.512 µH/m
• Rezystancja: 0.0810 omów/m

Funkcjonalność

Złącza XLR pracujące na sygnale symetrycznym są często spotykane w urządzeniach profesjonalnych i droższych klasy hi-fi. Jego zalety w stosunku do złącz RCA pracujących na sygnale niesymetrycznym są niepodważalne. W dużym uproszczeniu, symetryczny przewód XLR podłączony do urządzenia wyposażonego w prawidłowo zainstalowane złącza XLR jest praktycznie niewrażliwy na zakłócenia z zewnątrz urządzeń wysyłających i odbierających sygnał.

Wynika to między innymi z faktu budowy kabla, który jest dwużyłowy, zaś jego końce muszą posiadać taką samą impedancję. W każdej żyle biegnie sygnał audio w jednej z polaryzacji tzn. w jednej biegnie „oryginał” sygnału audio, zaś w drugiej żyle jego dokładne, symetryczne odwrócenie. W momencie odebrania sygnału audio przez odbiornik odwraca sygnał audio i sumuje je co sprawia, że ich napięcie jest podwajane. Przy czym zakłócenia, które dostają się do sygnału audio w trakcie przesyłania są także odwracane, tym samym znoszą takie same zakłócenia (ale w odwrotnej polaryzacji) w oryginalnym sygnale. Jak wcześniej wspomniano, dodatkowy zysk to dwa razy wyższe napięcie sygnału.

Specyfikacja techniczna:
