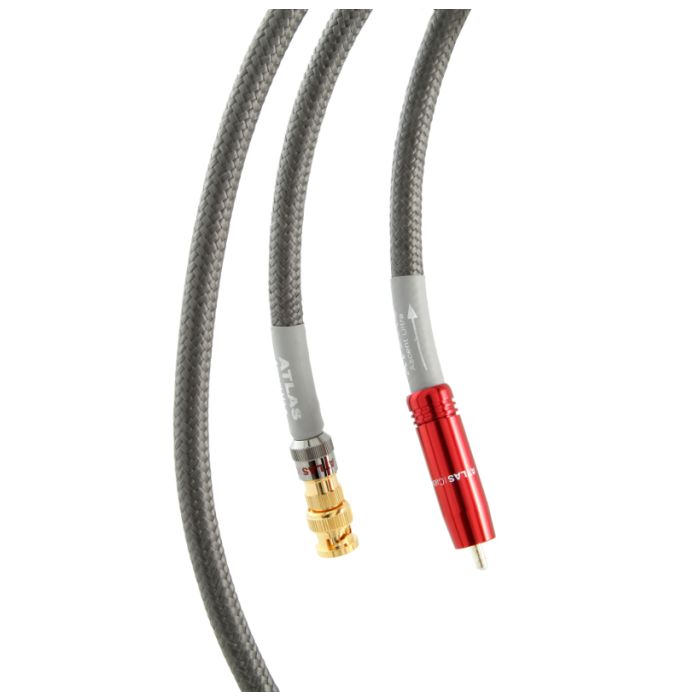

Atlas Ascent 75 Ohm BNC
Ascent Ultra S/PDIF to uproszczona wersja hi-endowego kabla Mavros sprzedawanego w dużo wyższej cenie. Za przesył sygnału odpowiada pojedyncza żyła wykonana z monokrystalicznej miedzi OCC ciągniętej w odcinkach do 125 metrów, a następnie dzielonych na mniejsze odcinki. Jest to najdoskonalsza forma przetwornika wytwarzana tylko w kilku laboratoriach na świecie, a przez to niezwykle kosztowna.
Monokrystaliczny przewodnik zatopiono w spienionym politetylenie (FPE). Całość zaekranowano oplotem oraz folią mylarową. Zdaniem Atlasa kluczowym miejscem, w którym tego kable zawodzą są lutowane wtyki, dlatego Ascent został wyposażony w końcówki zaciskane i zgrzewane na zimno.
Dlaczego 75 omowa zgodność impedancji źródła, odbiornika i kabla jest tak ważna?
W przypadku jakichkolwiek zmian impedancji, część impulsów przesyłanych przez kabel generuje dodatkowe odbicia. co prawie dubluje oryginalny impuls elektryczny i powoduje poważne błędy w odczycie. Większość z nich zostanie poprawiona dzięki cyfrowej korekcji błędów - ale tylko te, które mieszczą się one w wąskiej normie zakładającej pewne odstępstwa. Wszystkie te, których przetwornik DAC nie odczyta jako błędne zostaną przetworzone na formę analogową i podane dalej do wzmacniacza i kolumn.
Najważniejsze cechy:
- Konstrukcja: koaksjalna
- Izolacja: FPE (spieniony polietylen)
- Przewodnik: miedź monokrystaliczna OCC
- Ekran: oplot i folia mylarowa
- Wtyki: metalowe, zaciskane i zgrzewane na zimno bez spoiwa lutowniczego
Specyfikacja prądowa:
- pojemność: 59.37 pF/m
- induktancja: 0.473 µH/m
- rezystancja: 0.7311 Ohms/m
- impedancja: 73.11 Ohms at (1MHz)
Technologia DD (Dual Drain)
Ekran dual drain to najbardziej innowacyjny element kabla Hyper. Konstrukcja "dd" została zaczerpnięta z topowej serii interkonektów Atlas Cables: Mavros oraz Asimi, czyli z kabli około 10-krotnie droższych. Polega na zastosowaniu ekranu, który osłania przewodnik od wtyczki do wtyczki i nie jest w żadnym miejscu zwijany, zaginany lub zniekształcany, jak to ma miejsce w każdym innym ekranowanym kablu. Jest to możliwe dzięki zintegrowaniu z ekranem dwóch żył uziemiających, które są wyprowadzane na zewnątrz kabla i podłączane do uziemienia. Jest to autorska technologia Atlas Cables. Żyły uziemiające zatopiono między ekranem z żyłek OCC a miedzianą folią mylarową.
Funkcjonalność
Kabel koaksjalny podobnie jak optyczny zazwyczaj przenosi cyfrowy sygnał S/PDIF. Różnica wynika z faktu, że kabel koaksjalny przenosi ów sygnał w formie elektrycznej, zaś kabel optyczny w formie sygnału świetlnego. Oznacza to, że w przypadku połączenia koaksjalnego pomija się jedną konwersję – na sygnał optyczny i z powrotem w urządzeniu odbiorczym. Tym samym, uchodzi on za lepszy, przynajmniej na krótkie dystanse, pomiędzy urządzeniami w domowymi hi-fi. Ponadto, połączenie koaksjalne pozwala na przesyłanie sygnału 24/192, co jest wynikiem lepszym od połączenia optycznego, zazwyczaj ograniczonego do sygnału 96/24. Ograniczenia te nie wynikają z przepustowości kabla, ale ograniczonych możliwości urządzeń nadawczych i odbiorczych.
Dwie najważniejsze cechy kabla koaksjalnego to jakość wtyków oraz jakość ekranowania. Jeśli producent nie informuje o tym, z czego wykonano ekran oraz jak jest gęsty, nie jest to dobry prognostyk w przypadku najtańszych produktów.
Specyfikacja techniczna
Długość: | 0.75m |
Przewodnik: | Miedź OCC |
Ekranowanie: | TAK |
Wtyki: | 1x BCN 1x RCA |
Kształt: | Okrągły |
Kierunkowość: | Tak |
Średnica (grubość kabla): | 8.5mm |
Izolacja: | Spieniony polietylen FPE |
INNE: | VOP: 0.81 |
:: | Pojemność: 59.37 pF/m |
:: | Induktancja: 0.473uH/m |
:: | Impedancja: 73.11 omów przy 1000Hz |
:: | Ekran: oplot i folia mylarowa |
Produkt nowy, oryginalnie zapakowany, pochodzący od oficjalnego polskiego dystrybutora, objęty 24-miesięczną gwarancją.
Producent | ATLAS CABLE |
---|---|
