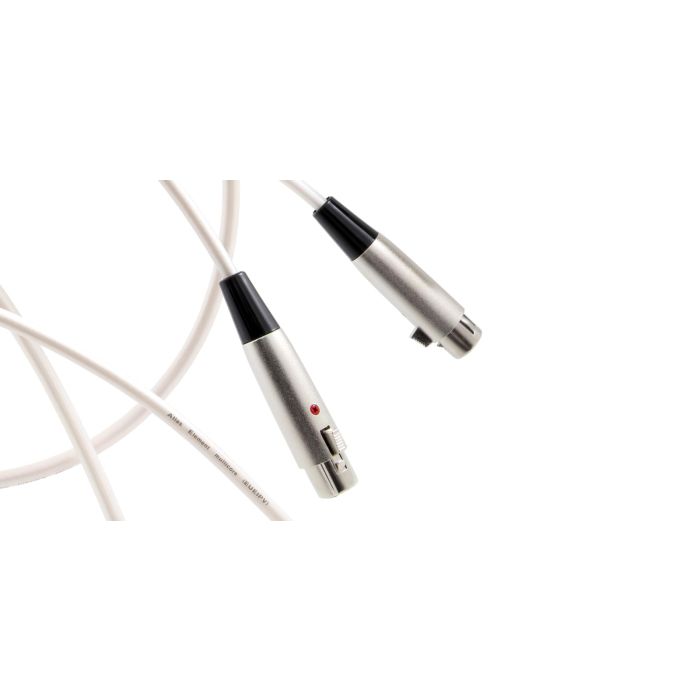

Element Mezzo XLR bazuje na serii Element, która zyskała sobie bardzo dużą popularność. Producent idąc za ciosem zaprojektował jeszcze tańszą odmianę Element, która różni się tylko jednym, ale znaczącym elementem - wtykiem z bolcami. Zarówno obudowa wtyku jak i bolce wykonane są z prostego stopu miedzi. W przypadku kabla Element obudowę wykonano ze stopu aluminium z pinami odlewanymi z miedzi OFC.
Atlas postawił na ten sam przewodnik łączony z ekranem z warkocza miedzi OFC o pokryciu co najmniej 85 procent i rekomenduje kable XLR szczególnie do systemów, gdzie konieczne jest dłuższe połączenie kablami analogowymi. Na konstrukcję kabla składają się cztery żyły z miedzi OFC pokryte kranem z warkocza miedzi. Całość zatopiono w dielektryku ze spienionego etylenu (FPE).
Najważniejsze cechy:
- Konstrukcja: 4 przewodniki z ekranem
- Materiał: miedź OFC
- Dielektryk: FPE (spieniony etylen)
- Wtyki: metalowe ze stopu miedzi
Parametry elektryczne:
- Pojemność: 83.34 pF/m
- Indukcyjność: 0.512 µH/m
- Rezystancja: 0.0810 Ohms/m
Funkcjonalność
Złącza XLR pracujące na sygnale symetrycznym są często spotykane w urządzeniach profesjonalnych i droższych klasy hi-fi. Jego zalety w stosunku do złącz RCA pracujących na sygnale niesymetrycznym są niepodważalne. W dużym uproszczeniu, symetryczny przewód XLR podłączony do urządzenia wyposażonego w prawidłowo zainstalowane złącza XLR jest praktycznie niewrażliwy na zakłócenia z zewnątrz urządzeń wysyłających i odbierających sygnał.
Wynika to między innymi z faktu budowy kabla, który jest dwużyłowy, zaś jego końce muszą posiadać taką samą impedancję. W każdej żyle biegnie sygnał audio w jednej z polaryzacji tzn. w jednej biegnie „oryginał” sygnału audio, zaś w drugiej żyle jego dokładne, symetryczne odwrócenie. W momencie odebrania sygnału audio przez odbiornik odwraca sygnał audio i sumuje je co sprawia, że ich napięcie jest podwajane. Przy czym zakłócenia, które dostają się do sygnału audio w trakcie przesyłania są także odwracane, tym samym znoszą takie same zakłócenia (ale w odwrotnej polaryzacji) w oryginalnym sygnale. Jak wcześniej wspomniano, dodatkowy zysk to dwa razy wyższe napięcie sygnału.
Specyfikacja techniczna:
| Długość: | 0.5m |
| Przewodnik: | Miedź OFC |
| Ekranowanie: |
|
| Wtyki: | XLR |
| Kształt: | Okrągły |
| Średnica (grubość kabla): | 6.5mm |
| Konstrukcja: | Symetryczna |
| Izolacja: | FPE |
| Złącza: | Wtyk-gniazdo |
| INNE: | Pojemność: 83,34 pF/m |
| :: | Induktancja: 0,512uH/m |
| :: | Rezystancja: 0,0810 omów/m |
| :: | Ekran pleciony z miedzi OFC, pokrycie 85% |
Produkt nowy, oryginalnie zapakowany, pochodzący od oficjalnego polskiego dystrybutora, objęty 24-miesięczną gwarancją.
