Jednym z najważniejszych i często zapominanych „poprawek” mających na celu poprawę jakości odtwarzania w systemie AV lub stereo jest sprawdzenie i prawidłowe ustawienie polaryzacji sieciowej . Twój system audio jest zasilany napięciem sieciowym, co oznacza, że na wszystkich etapach występuje nieunikniony resztkowy szum.
Te napięcia szczątkowe mają różną wartość (lub fazę) i zostaną wyrównane dzięki prądom uziemiającym płynącym przez ekrany kabli połączeniowych.
Te prądy uziemiające dzielą poziomy wielkości prądów sygnału audio, które są przesyłane (mikroampery). Dlatego zakłócają się, a wyniki to zmniejszona przejrzystość i obrazowanie.
Za pomocą sprawdzarki polaryzacji Ludic Zeus możesz precyzyjnie dostroić swój system audio, radykalnie zmniejszając lub nawet eliminując resztkowe prądy uziemiające. A co najlepsze, każdy audiofil może to zrobić samodzielnie i to z łatwością.
Wystarczy sprawdzacz biegunów Ludic Zeus i trochę pracy.
Ludic Zeus pole-checker to łatwe w użyciu urządzenie, które zasadniczo wskazuje napięcie resztkowe w obudowie sprzętu dźwiękowego. To napięcie resztkowe jest spowodowane przez zasilacz, a raczej zasilacz w połączeniu z uziemieniem urządzenia.
Nie będziemy zagłębiać się w szczegóły techniczne, ale założymy, że każdy sprzęt nagłaśniający skorzysta na prawidłowym podłączeniu do sieci.
Jak to zrobimy?
To całkiem proste dzięki sprawdzarce biegunów Ludic Zeus.
1: Wszystkie urządzenia muszą być odłączone od sieci, a także od siebie nawzajem (co jest bardzo ważne, wszystkie połączenia, w tym również kable głośnikowe, muszą być na jakiś czas odłączone).
2: Podłącz pierwsze urządzenie do gniazdka ściennego, włącz urządzenie i dotknij sprawdzaczem biegunów jednej ze śrub z tyłu szafy lub jednego z zacisków połączeniowych połączeń międzysystemowych.
Odczytaj wartość wskazywaną przez sprawdzarkę biegunów.
Wyłącz urządzenie, podłącz wtyczkę odwrotnie, włącz urządzenie ponownie i zmierz ponownie. Najniższa zmierzona wartość wskazuje na prawidłowe połączenie.
Warto wcześniej ustalić, na którym połączeniu gniazdka występuje napięcie.
3: Zaznacz „gorącą stronę” permanentnym markerem lub małą końcówką lakieru do paznokci. Zrób to tuż obok otworu, ale zrób to ostrożnie. Również na wtyczce urządzenia, które właśnie sprawdzałeś, należy zaznaczyć, który pin ma wypełnić „gorącą” stronę gniazdka. Zapobiega to konieczności ponownego pomiaru wszystkiego w przyszłości.
Jeśli cały sprzęt jest prawidłowo podłączony do sieci w ten sposób, kable można ponownie podłączyć, a wynik można odsłuchać i obejrzeć. Również w przypadku telewizorów często można zauważyć poprawę.

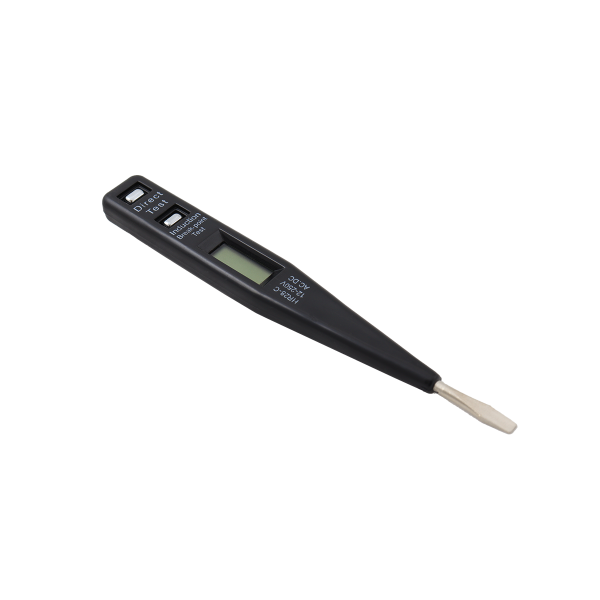

Wartości można odczytać na ekranie LCD po dotknięciu sprawdzanego urządzenia ostrzem śrubokręta Ludic Zeus, służącego do sprawdzania polaryzacji zasilania .
– Ludic Zeus mierzy prąd przemienny 12 V do 230 V i prąd stały 12, 36, 55, 110 i 220 V. Może również wskazywać obecność pól elektrycznych.
– Bardzo bezpieczny i jednocześnie bardzo czuły: prąd upływu wynosi mniej niż 3 µA.
– Ludic Zeus jest dostarczany z dokładną instrukcją.
Ważna uwaga: Nie używać z napięciem prądu przemiennego lub stałego przekraczającym 250 V.
Podręcznik
Instrukcja obsługi próbnika napięcia i polaryzacji Zeus firmy van Ludic .
Próbnik napięcia polaryzacji Ludic Zeus to wyjątkowe urządzenie, które jest niezwykle przydatne przy optymalizacji instalacji audio pod kątem występujących w niej prądów resztkowych uziemiających.
Przydaje się jednak również jako tester napięcia, fazy i przerwania kabla dla wszelkiego rodzaju urządzeń elektrycznych w domu i wokół niego:
● Tester działa bez baterii i dlatego jest zawsze gotowy do użycia!
● Wyświetlacz LCD na testerze wskazuje różnicę napięcia elektrycznego między Twoim ciałem (=ziemia) a każdym
przedmiotem dotkniętym ostrzem śrubokręta.
● Tester mierzy napięcie od 12 V do 230 V, napięcie AC i DC w krokach wyświetlania 12, 36, 55, 110 i 220 V, a
także może wskazywać obecność pól elektrycznych.
● Tester jest bardzo czuły i bezpieczny: mierzony prąd upływu wynosi mniej niż 3 mikroampery.
● Uwaga: testera nie można używać z urządzeniami, w których
panuje napięcie AC lub DC większe niż 250 V!
● Pomiaru za pomocą testera Ludic Zeus można dokonać na dwa sposoby:
1. Test bezpośredni = Pomiar napięcia:
Gdy przycisk „Test bezpośredni” zostanie dotknięty, gdy ostrze śrubokręta jest
przyciśnięte do dowolnego mierzonego przedmiotu, najwyższa liczba wyświetlana na wyświetlaczu wskazuje obecne napięcie elektryczne
. Dokładniejszy szacunek można uzyskać, ustawiając jasność tej najwyższej liczby w celu
uwzględnienia. Pomocne może być oglądanie wyświetlacza pod innym kątem.
2. Test indukcyjności/punktu przerwania = wykrywanie pól elektrycznych:
Naciśnij przycisk „Test indukcyjności/punktu przerwania” i przytrzymaj ostrze śrubokręta blisko obiektu, który ma zostać przetestowany,
niekoniecznie dotykając go. Przy tej metodzie pomiaru jasność symbolu „w kształcie błyskawicy”
na ekranie wyświetlacza wskazuje siłę pól elektrycznych generowanych przez urządzenia elektryczne i przewody, które
są emitowane. Ta metoda pomiaru jest przydatna w lokalizowaniu przewodów pod napięciem,
przerw w nich i elektryczności statycznej.
Optymalizacja instalacji audio przy użyciu testera polaryzacji napięcia Ludic Zeus :
Ważne!
Aby móc poprawnie i bezproblemowo przeprowadzić procedurę optymalizacji, bardzo ważne jest, abyś najpierw dokładnie zapoznał się z punktami od 1 do 4 poniżej, a także z poniższymi wskazówkami.
Procedura optymalizacji:
1. Przede wszystkim każde pojedyncze urządzenie w instalacji audio musi zostać całkowicie odizolowane elektrycznie od swojego otoczenia, aby mogło zostać wykonane.
Aby to zrobić, rozłącz wszystkie połączenia (kable połączeniowe audio, a nawet kable głośnikowe i połączenia radia/telewizora) pomiędzy urządzeniami w instalacji i z nimi, a także wyjmij wszystkie odpowiednie wtyczki sieciowe z gniazdek.
Upewnij się również, że nie ma innych ścieżek prądu elektrycznego między Twoim sprzętem lub pozostawionych do uziemienia; na przykład poprzez metalowe obudowy, które mają bezpośredni kontakt ze sobą lub wzdłuż metalowych podpór. Dla kompletności, wszystkie regulatory głośności powinny być również wyłączone.
2. Teraz znajdź i zaznacz fazę (= biegun pod napięciem) wszystkich gniazdek, których użyjesz w swojej instalacji, za pomocą próbnika napięcia, korzystając z przycisku „Test bezpośredni”.
3. Teraz wykonaj kolejno kroki od A do C dla każdego pojedynczego urządzenia, które chcesz zoptymalizować i które jest częścią instalacji audio.
Uwaga: Podczas testowania każdego pojedynczego urządzenia, wszystkie pozostałe urządzenia w instalacji powinny być odłączone, aby można było rysować!
A. Podłącz urządzenie, włącz je i za pomocą przycisku „Bezpośredni test” testera sprawdź resztkowe napięcie prądu przemiennego obecne na lokalnym uziemieniu audio; zaznacz je ostrzem śrubokręta
na zewnętrznym metalowym pierścieniu kontaktowym (=uziemienie audio) dowolnego wejścia lub wyjścia liniowego (Tulip/Cinch).
B. Wyłącz urządzenie, włóż wtyczkę sieciową odwrotnie (obróconą o 180 stopni) do gniazdka, włącz urządzenie ponownie i ponownie zmierz napięcie resztkowe prądu przemiennego, jak opisano w punkcie A.
C. Pozycja wtyczki sieciowej, przy której mierzone jest najniższe napięcie resztkowe prądu przemiennego (pozycja optymalna), automatycznie daje również najniższy prąd resztkowy uziemienia dla urządzenia.
Wyłącz urządzenie i zaznacz tę stronę wtyczki sieciowej, która została podłączona w optymalnym położeniu do fazy (oznaczonej już w punkcie 2) gniazdka ściennego.
Dzięki oznaczeniu zarówno wtyczek sieciowych, jak i gniazdek, można łatwo znaleźć optymalną pozycję wtyczki sieciowej.
Odłącz wtyczkę sieciową zoptymalizowanego urządzenia od gniazdka ściennego i kontynuuj od punktu A z kolejnym urządzeniem, aż do momentu zoptymalizowania całego sprzętu audio.
4. Po wykonaniu czynności z punktu 3 można ponownie nawiązać wszystkie połączenia, upewniając się, że przewody zasilające
są umieszczone jak najdalej od przewodów połączeniowych audio, przewodów głośnikowych i obudów sprzętu audio. Ma to na celu zapewnienie, że pola zakłócające z przewodów zasilających będą miały minimalny wpływ.
Resztkowe prądy uziemiające zostały zminimalizowane, a w rezultacie Twoja instalacja audio będzie brzmiała czystiej.
Zakłócenia z sieci (np. trzaski przełączania itp.) będą również trudniejsze do osiągnięcia, jeśli sygnał audio będzie miał możliwość przeniknięcia.
Kilka wskazówek:
W niektórych krajach wtyczki sieciowe wyposażone w uziemienie nie mogą być podłączane do gniazdka ściennego odwrotnie.
Sprzęt elektryczny wyposażony we wtyczkę sieciową z uziemieniem MUSI być zasilany z uziemionego gniazdka.
Nie ma potrzeby stosowania takich urządzeń. Tester optymalizuje pracę urządzenia, nie ma napięcia resztkowego prądu przemiennego i tester nic nie wskazuje.
Aby uzyskać jak najdokładniejszy i obiektywny odczyt napięcia prądu przemiennego resztkowego występującego w urządzeniu,
ważne jest, aby zapoznać się z poniższymi informacjami.
- Dotykaj testerem tylko urządzenia, które ma zostać zmierzone. Nie dotykaj innych urządzeń elektrycznych, mając na sobie ciało.
- Przewód zasilający każdego testowanego urządzenia należy poprowadzić tak prosto, jak to możliwe, oddalając go od niego; wynika to z konieczności zminimalizowania wpływu pola elektrycznego z kabla sieciowego na napięcie resztkowe prądu przemiennego w urządzeniu.
- Aby uzyskać dokładniejszy szacunek napięcia resztkowego AC, pomocne jest dostosowanie jasności najwyższej
liczby wskazanej na wyświetlaczu testera. Może być przydatne wyświetlanie pod innym kątem.
(Porównując napięcia przemienne resztkowe przy różnych położeniach wtyczki sieciowej, dokładniej jest zawsze stosować ten sam kąt odczytu).
- Jeżeli pomimo zastosowania się do powyższych wskazówek nie ma różnicy w napięciu resztkowym prądu przemiennego pomiędzy dwoma położeniami wtyczki sieciowej, można podjąć następujące dodatkowe środki ostrożności:
- Odłączyć urządzenie od innych urządzeń elektrycznych i kabli sieciowych lub przynajmniej odsunąć je od nich.
– Drugą ręką popraw uziemienie swojego ciała, albo przy centralnym ogrzewaniu, kranie, uziemieniu sieci elektrycznej (lub nawet przy ścianie albo ziemi).
Jednakże rzadko jest to konieczne.
– Jeżeli nie można odczytać napięcia na testerze, urządzenie będzie działać w pewien sposób uziemione.
Jeżeli jest to spowodowane podłączeniem do uziemionego gniazdka, optymalizacja nie jest konieczna, ponieważ prądy resztkowe uziemienia są w każdym przypadku odprowadzane do ziemi.
Jeśli jednak urządzenie nie jest uziemione w gniazdku, sprawdź, czy nie istnieje inna ścieżka prądu elektrycznego do uziemienia,
(np. przez obudowy metalowe w bezpośrednim kontakcie ze sobą lub wzdłuż metalowych podpór) i przerwać tę ścieżkę.
- W przypadku niektórych urządzeń wskazane napięcie resztkowe prądu przemiennego w obu położeniach wtyczki sieciowej jest większe lub równe 110 V.
Bezpośrednie dotknięcie takich urządzeń może być niebezpieczne (ryzyko porażenia prądem), ponieważ występuje duży „upływ” prądu z sieci.
Urządzenie jest najprawdopodobniej wyposażone we wtyczkę z uziemieniem i należy podłączać je WYŁĄCZNIE do gniazdek z uziemieniem.
Jeśli jednak urządzenie nie posiada wtyczki uziemiającej, może być przydatne wykonanie połączenia elektrycznego ze śrub skrzynki, najlepiej do przewodu uziemiającego sieci,
lub do centralnego ogrzewania lub kranu.
Zawsze najpierw wyjmuj wtyczkę sieciową z gniazdka!
Uwaga: Jeżeli w instalacji do uziemienia podłączonych jest więcej niż jedno urządzenie audio, istnieje ryzyko powstania tzw. pętli uziemienia.
Notatka:
Kilka słów o prądach resztkowych występujących w instalacji audio:
Ponieważ większość sprzętu w instalacji audio jest zasilana z sieci, na ogół występuje napięcie resztkowe prądu przemiennego (buczenie i szum) przenoszone na wszystkie obudowy i uziemienia urządzeń audio.
W urządzeniach allaudio te resztkowe napięcia prądu przemiennego różnią się pod względem natężenia (i/lub fazy) i zostaną wyrównane za pomocą prądów uziemiających przepływających przez ekrany kabli połączeniowych audio.
Te tak zwane resztkowe prądy uziemiające mają na ogół ten sam rząd wielkości (mikroamperów), co prądy sygnału audio płynące na poziomie liniowym przez te same kable
.
W rezultacie ich zakłócenia wpływające między innymi na szczegółowość i otwartość obrazu dźwiękowego są zakłócane przez powszechnie stosowane niezbalansowane kable, które są niemal zawsze obecne.
Dzięki testerowi polaryzacji napięcia Ludic Zeus z łatwością zoptymalizujesz swoją instalację audio, eliminując resztkowe prądy uziemiające lub
przynajmniej poprawiając słyszalnie jakość działania swojego systemu audio.
Ludic audio nie ponosi żadnej odpowiedzialności za szkody jakiegokolwiek rodzaju spowodowane użyciem próbnika napięcia lub czynnościami opisanymi w niniejszej instrukcji.
Zawsze zastanów się dokładnie i zachowaj szczególną ostrożność pracując w pobliżu wysokiego napięcia!
Zawsze najpierw sprawdź za pomocą testera, czy występuje niebezpieczne napięcie.
Ludic życzy miłego słuchania!
